figma 기초 (1) 펜 툴 사용하기





figma로 할 수 있는 일 첫 번째, 그리기 기능에 대해서 알아봅시다.



---

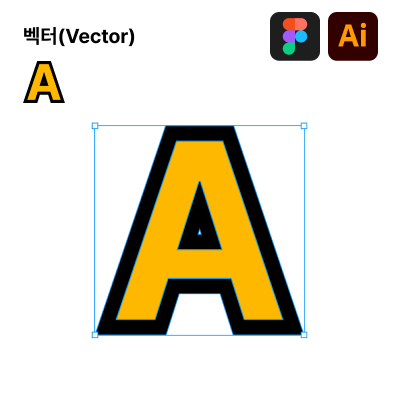

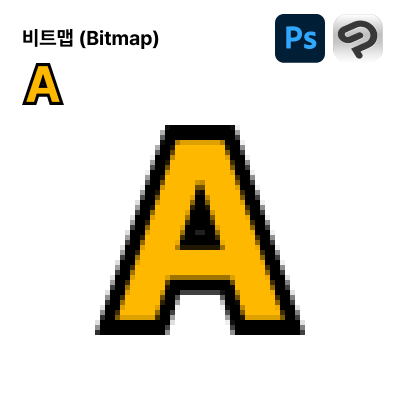

포토샵에서는 그래픽의 기본 요소가 '픽셀(점)'로 시작하지만,

일러스트, 피그마와 같은 프로그램에서는 그래픽 기본 요소를 '패스(선)'로 시작하게 된다.

이를 가리켜 '벡터 기반의 그래픽 프로그램이다.' 라고 한다.



그래서 반드시 figma는 펜 툴의 사용법을 알아둬야 수월하게 프로그램을 사용할 수 있다.

펜툴 사용법에 대해서 알아보자.



1. 펜 툴 사용법 : 클릭

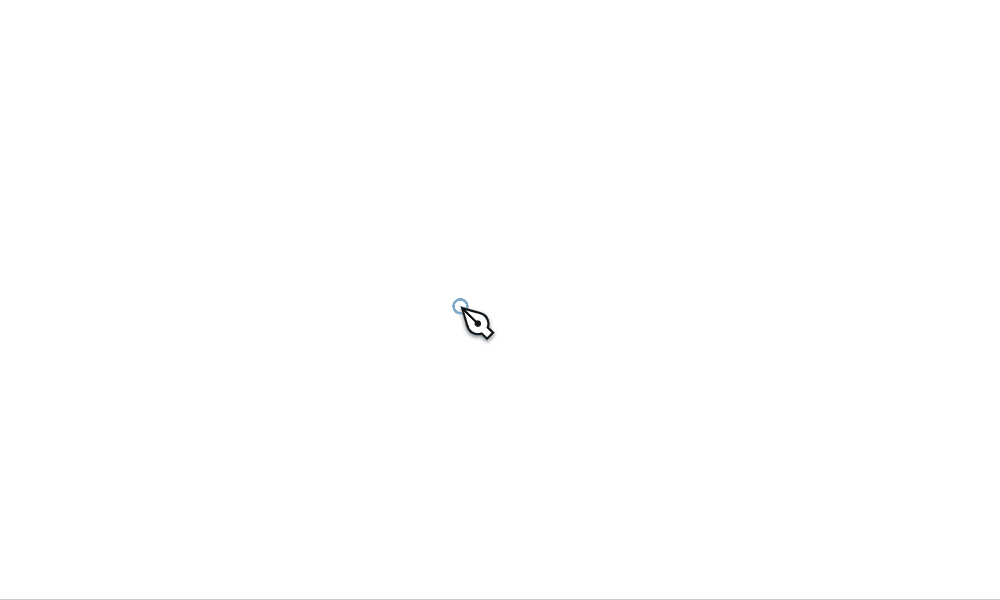

펜툴을 사용해 보도록 하자. 단축키는 P이다.

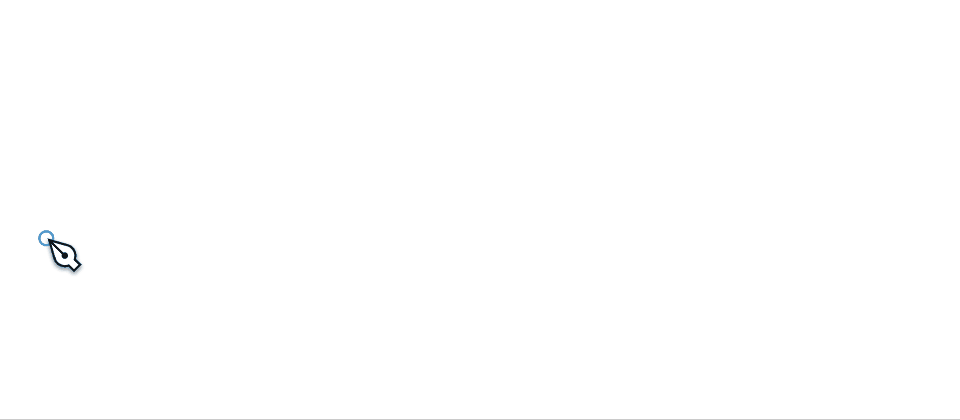

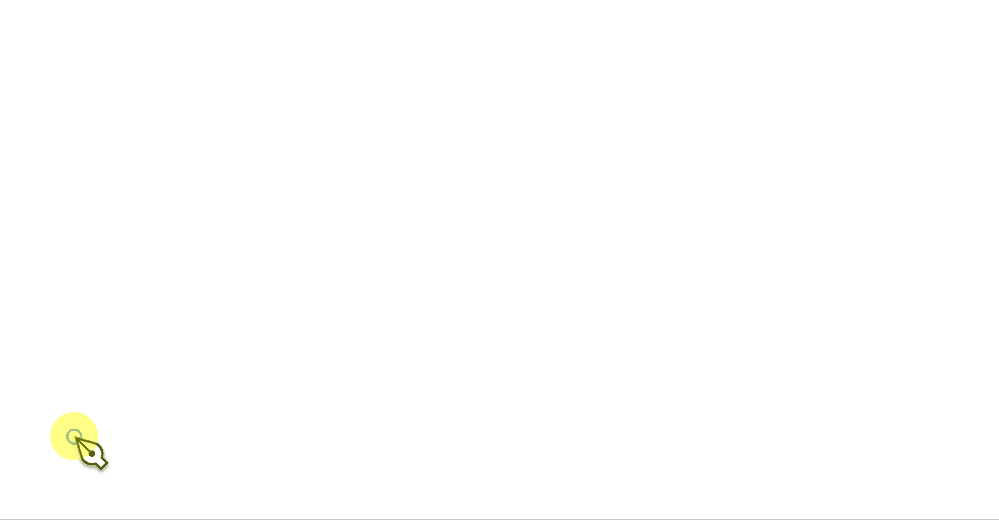

펜툴의 가장 기본적인 사용법은 클릭해서 점을 찍고, 다음 점을 찍으면

자동으로 그 사이를 선이 채우게 된다.



일반적으로 이 점을 가리켜 '고정점(anchor point)'라고 한다.

( 이 고정점은 선택 후 del키를 눌러서 지울 수 있다. )



만약 점을 그린 후 첫 점을 마지막으로 클릭하여 선을 처음부터 끝까지 '닫히도록' 만든다면,

그 영역 안을 색으로 채울 수 있게 된다.



❕ 참고로, shift 키를 누른 채로 점을 찍으면  수평/사선/수직/ 선을 그을 수 있다.





2. 펜 툴 사용법 : 드래그

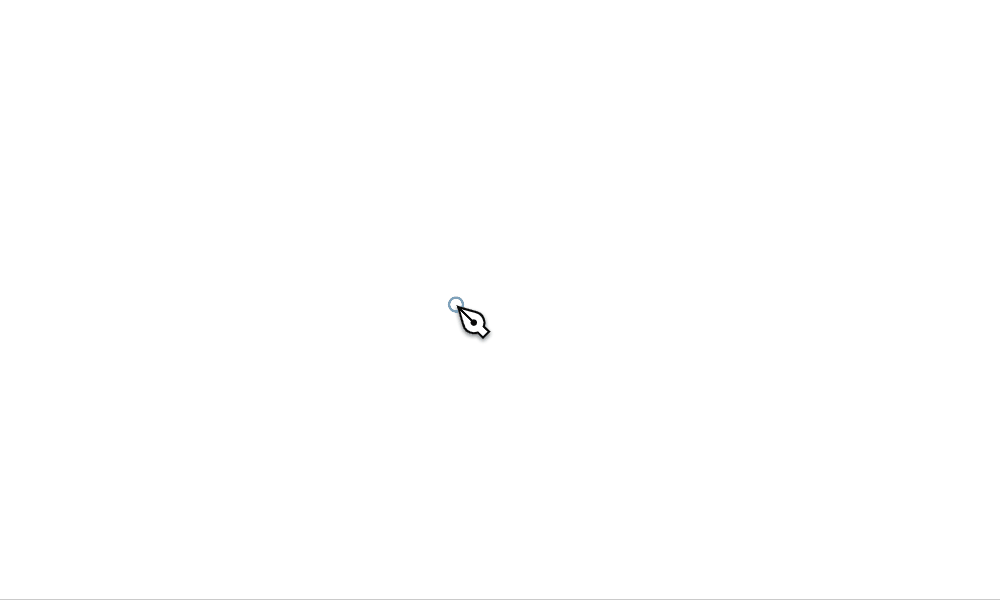

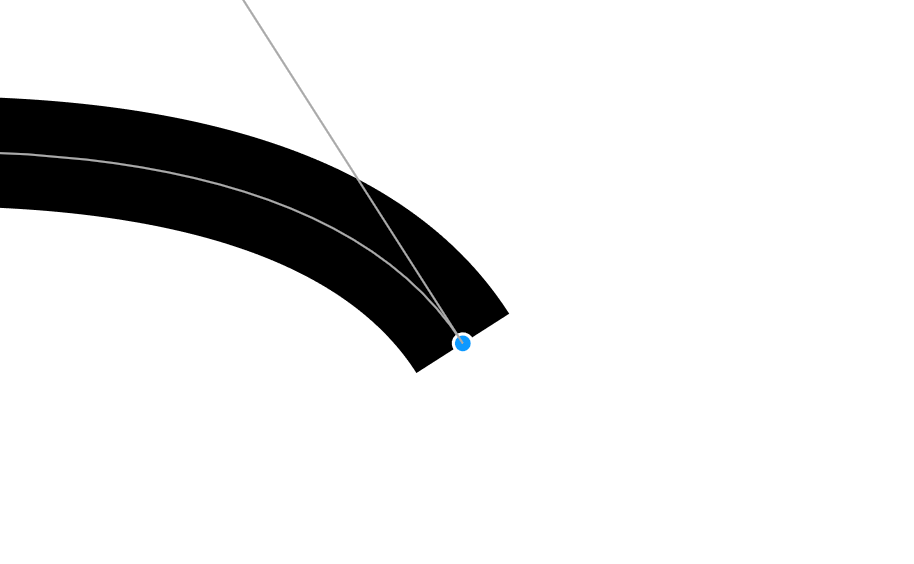

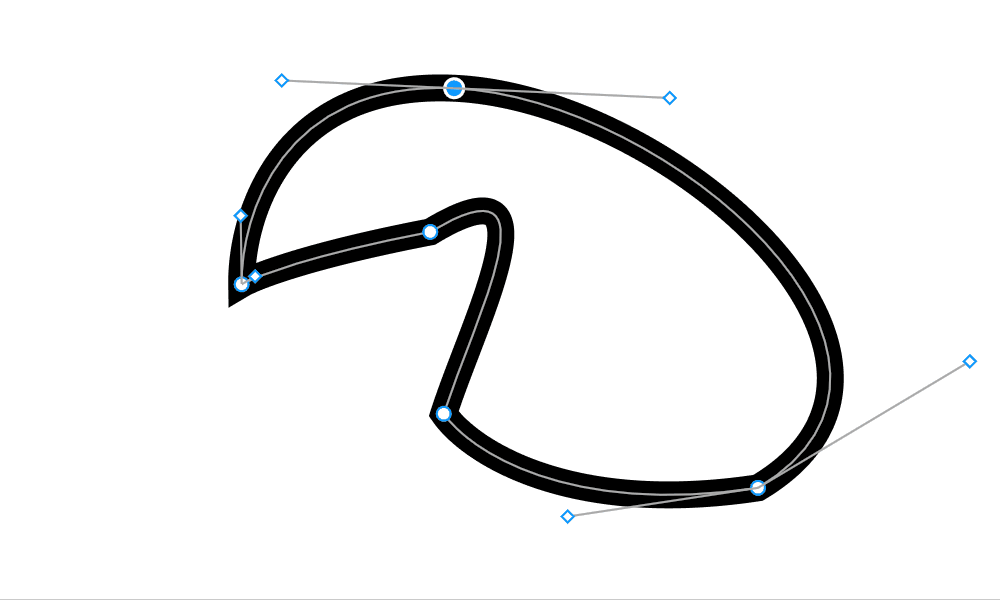

만약 클릭이 아니라 드래그를 하게 되면 핸들(handle)이 나타난다.

이 핸들을 조정하면 곡선을 그릴 수가 있게 된다.



이를 가리켜 베지어 곡선(Bazier Curve)라고 한다.

일러스트레이터, 포토샵에서도 둘 다 패스를 작성할 때 쓴다.

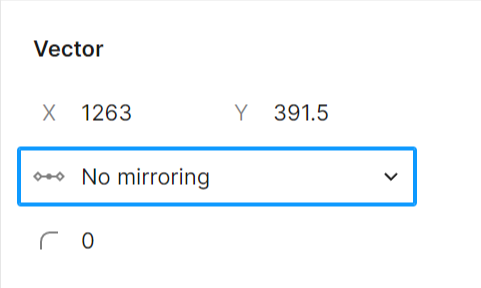

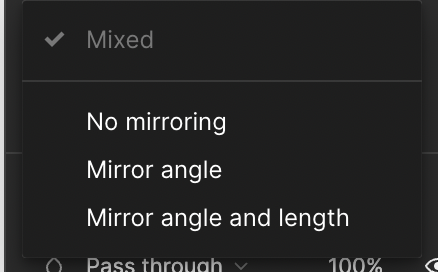

피그마에서는 고정점을 선택하면 오른쪽 레이어 패널에서 핸들 특성도 정해줄 수 있다.

핸들 특성에는 총 세 가지가 있다.

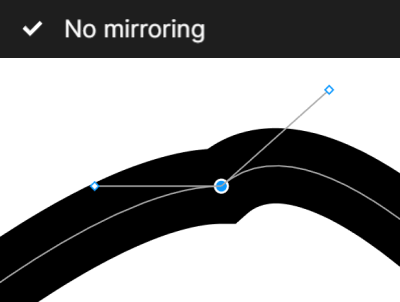

 - 반사 안함 (no mirroring) : . 자유롭게 곡선의 방향을 조정할 수 있다. 꺾임이 발생하므로 잘 안 쓰인다.

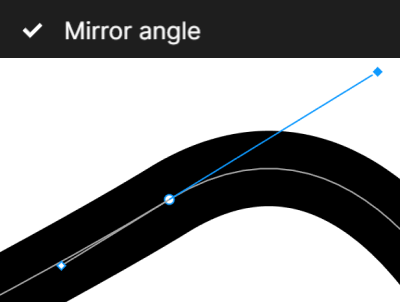

 - 각도 반사 (mirror angle) : 각도 반사. 한쪽 곡선의 굴곡만 더 줄 수 있다.

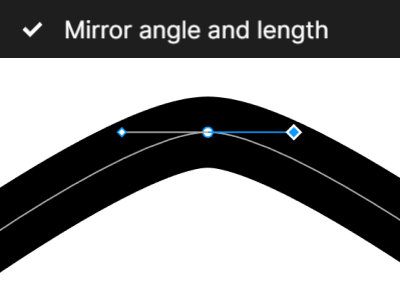

 - 각도와 길이 반사(mirror angle and length) : 각도와 길이 반사. 좌우 영역의 굴곡을 동등하게 맞출 수 있다.





3. 펜 툴 사용법 : 더블 클릭 or  [Enter]\



패스 그리기 중, 만약 바탕 화면을 누르게 된다면,
현재까지 작업하던 '패스 그리기 모드'에서 빠져나오게 된다.

( ※ 공식적인 표현은 아닙니다.)



모드에서 빠져나오게 되면,

더 이상 고정점(anchor point)과 핸들(handle)은 보이지 않는다.



만약 다시 '패스 그리기 모드' 로 진입하고 싶다면,

해당 요소를 더블 클릭하거나, Enter키를 누르면된다.



또한 해당 그리기 모드에서 패스를 복사하여, 다른 요소의 그리기 모드에서

붙여넣게 된다면, 여러 요소가 담긴 한 개의 패스 레이어가 된다.

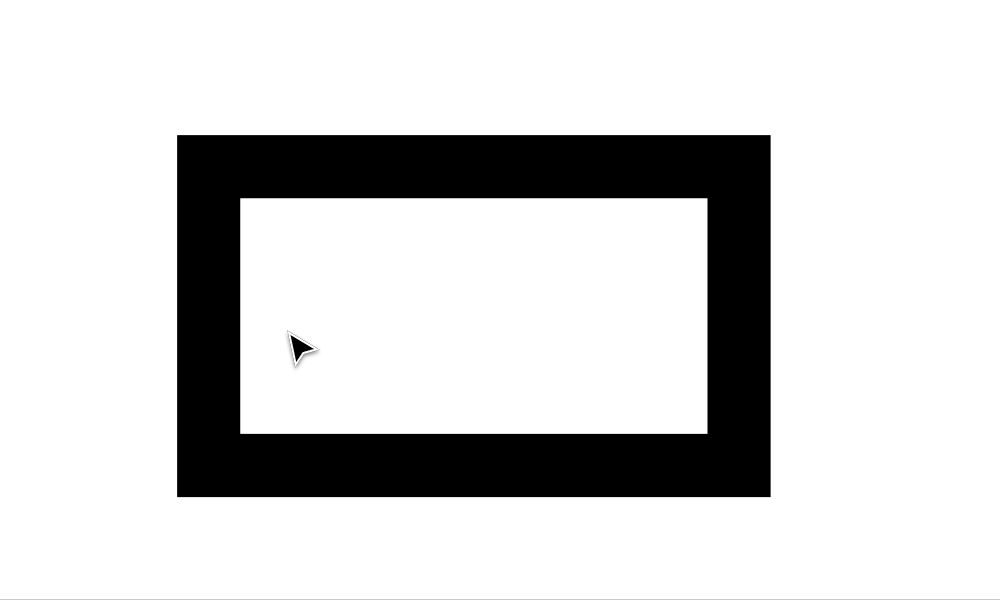

4. 점 편집하기

'패스 그리기 모드' 진입 후, 펜툴을 이용하여

원하는 위치에 점을 추가할 수 있고,

반대로 점을 클릭한 후, del 키를 누르면 점을 삭제할 수 있다.



다만, 지워진 점 자리는 자동으로 메워지지 않으며,

수동으로 이 점을 사이를 연결하여 닫아 줘야 한다.



5. 펜 툴 사용법 : 균등 분할 점 만들기

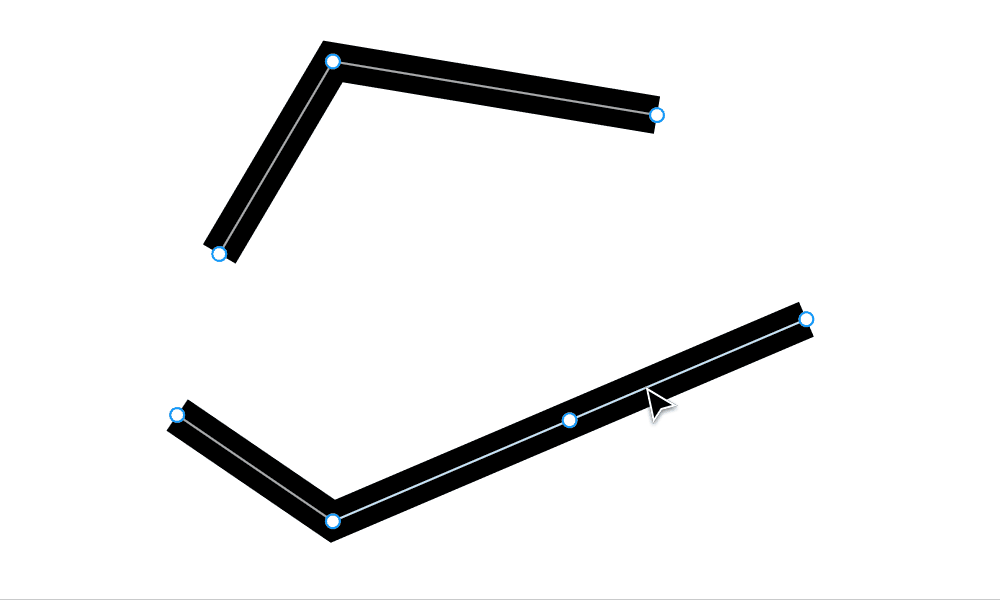

직선 분할 시, 선 가운데에 마우스 커서를 위치시키면

좌우를 균등분할시키는 점을 만들 수 있다.



6. 한 점에 연결하기(Vector Join)



서로 떨어진 두 점을 선택하고 (shift + 클릭)

단축키 cmd/ctrl + j를 누르면 이 두 점을 서로 이어 준다.

보통 복제 후 연결 방식으로 반복되는 패스 작업을 단축 시킬 때 주로 사용한다.



7. 한 점에 여러 점 연결하기(Vector Network)

재미있는 점은 패스의 경로는 자유롭게 설정이 가능하다.

한 점에 여러 점이 연결될 수도 있는 것이다.

figma에서는 이를 가리켜 Vector Network라고 한다.



십자가, 방사형 선과 같은 요소들도 자유롭게 그려 줄 수 있으니

해당 기능을 참고해서 마음껏 그려보자.

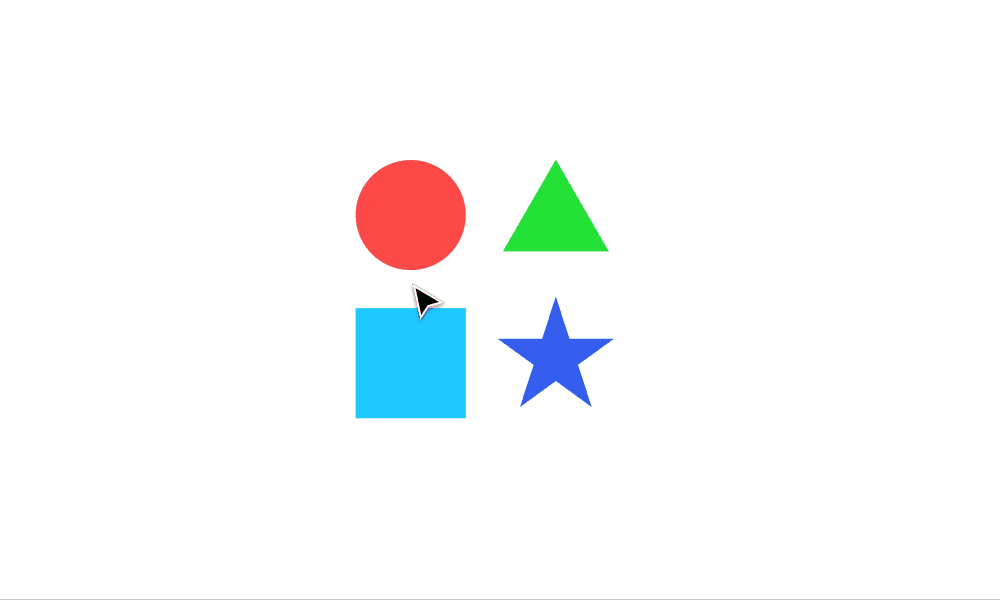

8.  형태 요소(shape)의 점 편집

위 모든 내용은 이미지 영역(place Image)를 제외한

형태 요소(Shape element)에서도 동일하게 적용된다.



모든 도형은 직접 그리기는 까다롭기 때문에,

위 방식대로 만들어진 프리셋이라고 보면 된다.



다음 포스팅에서는 이 형태 도구(shape tool)들의

'편의 기능'에 집중해서 다룰 예정이다.

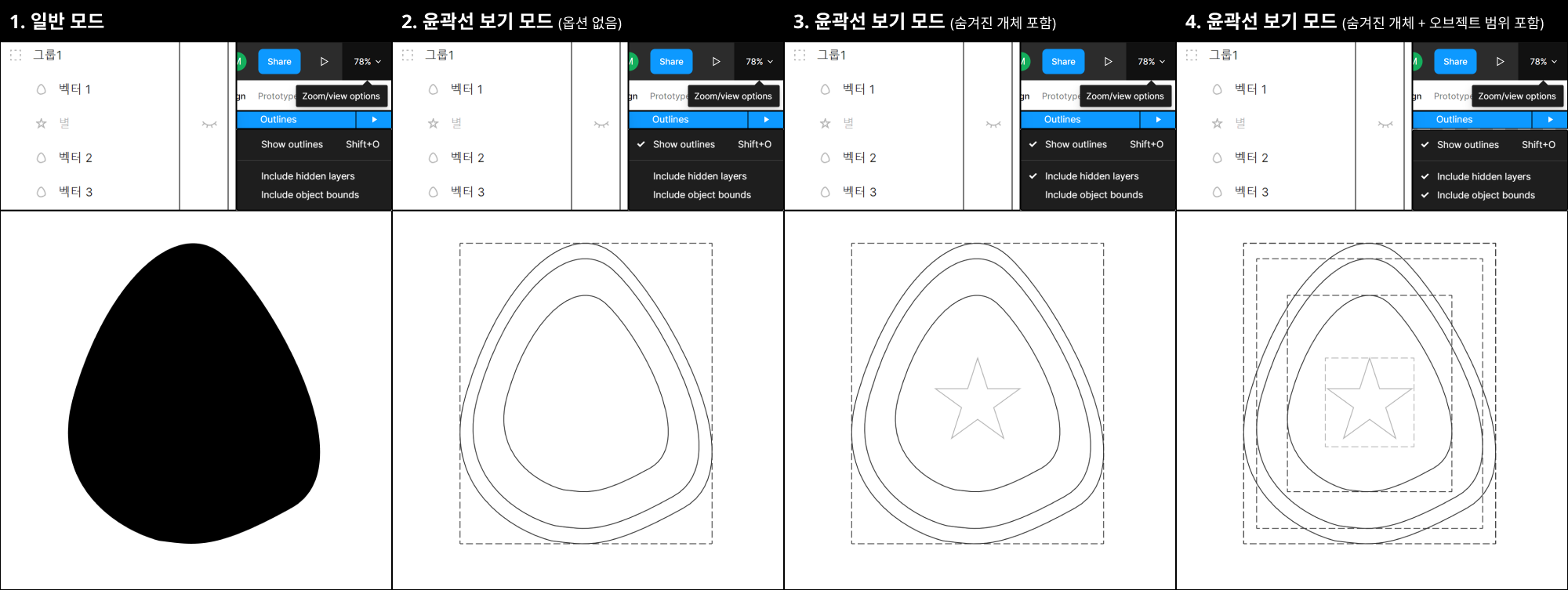

9.  외곽선 보기 모드(Show Outlines)

피그마에서는 일러스트레이터의 윤곽선 보기 모드와 같은 기능을 지원한다.



다만 옵션에서 2가지를 더 선택해줄 수 있는데,

숨겨진 레이어 포함 (Include hidden layer)을 누르면 숨겨진 레이어도 외곽선(outlines)이 표시되며,

오브젝트 영역 포함(Include object bounds)을 누르면 그룹 하위 요소들의 크기영역도 표시된다.





10. 펜 툴 마우스 컨트롤

이 방법은 주로 펜 툴로 그림을 그릴 때, 베지어 곡선을 조정하며 진행하는 방식이다.

점 추가 → ctrl/alt로 다음 곡률 미리 맞추기 → 다음 점 찍기



https://bezier.method.ac/

The Bézier Game

이러한 테크닉은 위 게임에서도 살펴볼 수 있으며,

연습을 통해서 숙련될 수 있도록 하자.





---

참고 자료 (1) : 피그마 튜토리얼 Pen tool Basics & Vctor Networks





---

의외로 figma 관련 강의들에서는 패스 사용법을 잘 정리해둔 문서가 없어서 이번 기회에 좀 다뤄 봤습니다.

다음은 도형 사용법입니다.
