3. 머티리얼 데이터 (2) Appendvector , ComponentMask

---

※ 본 문서는 언리얼 엔진 5.0.3버전을 기준으로 작성되고 있습니다.

---

지난 포스팅에서는 float, float2, float3, float4에 사칙 연산을 하는 방법과

주의사항 등에 대해서 다루었습니다.



오늘은 float에서 float2, float3, float4 등으로 합치거나

원하는 채널만 추출하는 방법에 대해서 다루어 보도록 하겠습니다.





---

0) 머티리얼 표현식 불러오기

먼저 간단하게 머티리얼 에디터에서 머티리얼 표현식을 사용하는 법에 대해서 이야기하겠습니다.

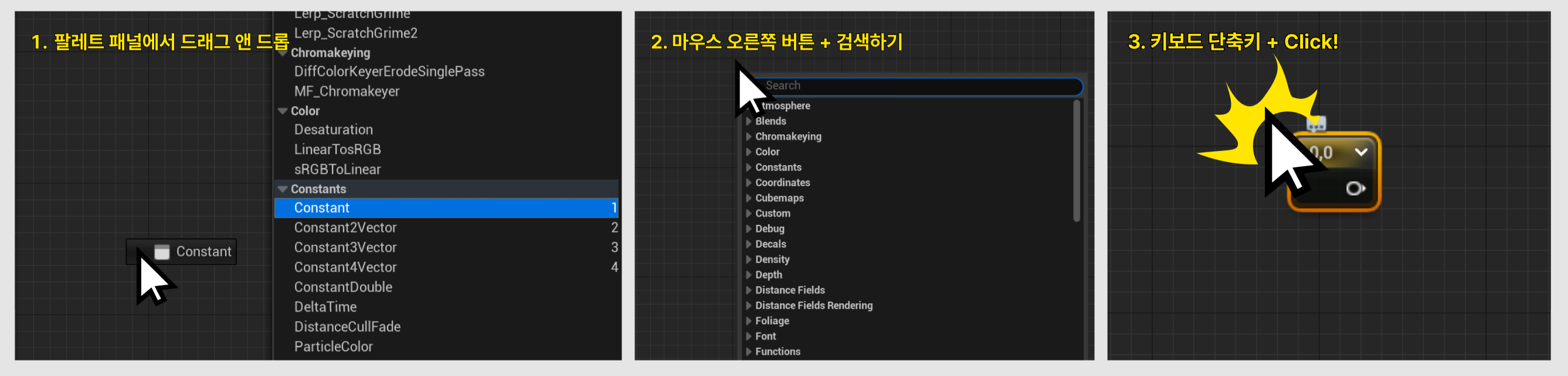

머티리얼 표현식을 사용하는 법은

1. 팔레트 패널에서 드래그 앤 드롭 하기,
2. 마우스오른쪽 버튼에서 검색해서 찾기,
3. 단축키로 불러오기

총 세 가지로 볼 수 있습니다.

이 중에서 3은 지난 시간에 간단하게 시도해 보았었는데요.

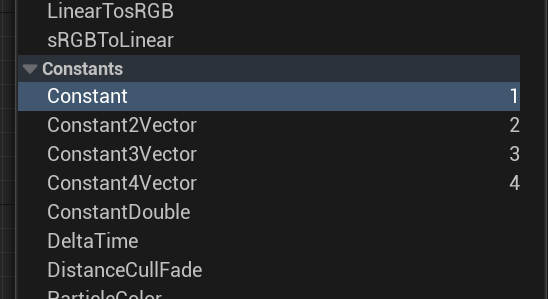

단축키가 어떤 것인지 궁금하시다면, 팔레트 패널을 열고 표현식을 찾아 주세요.

표현식 우측에 단축키 내역이 나타나 있는 것을 확인하실 수 있습니다.



방법을 숙지했다면, 본격적으로 오늘의 학습을 진행해 보겠습니다.



---

1) float 합치기

A. appendVector

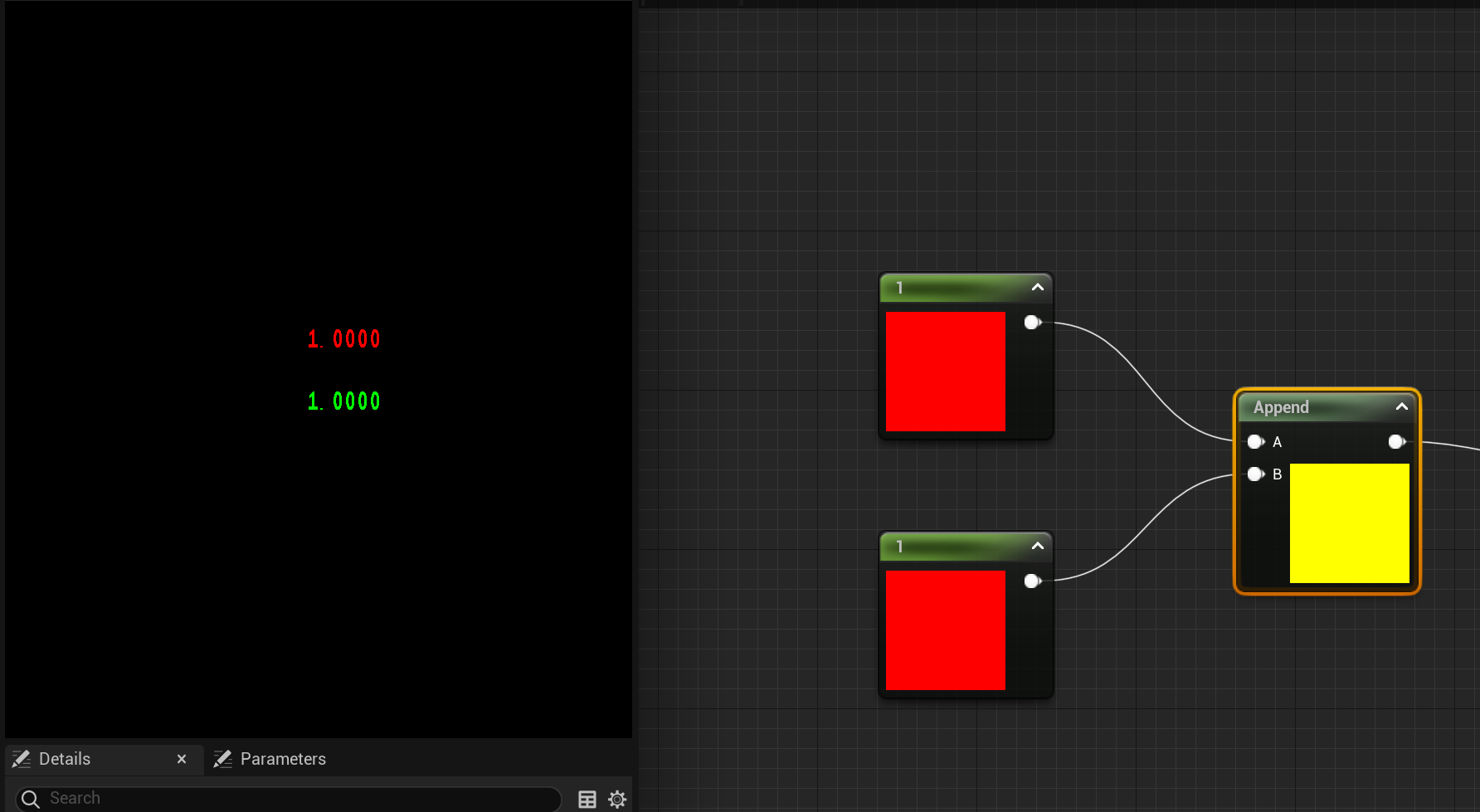

AppendVector는 float를 모아서 여러 채널로 합치고 싶은 경우에 사용합니다.

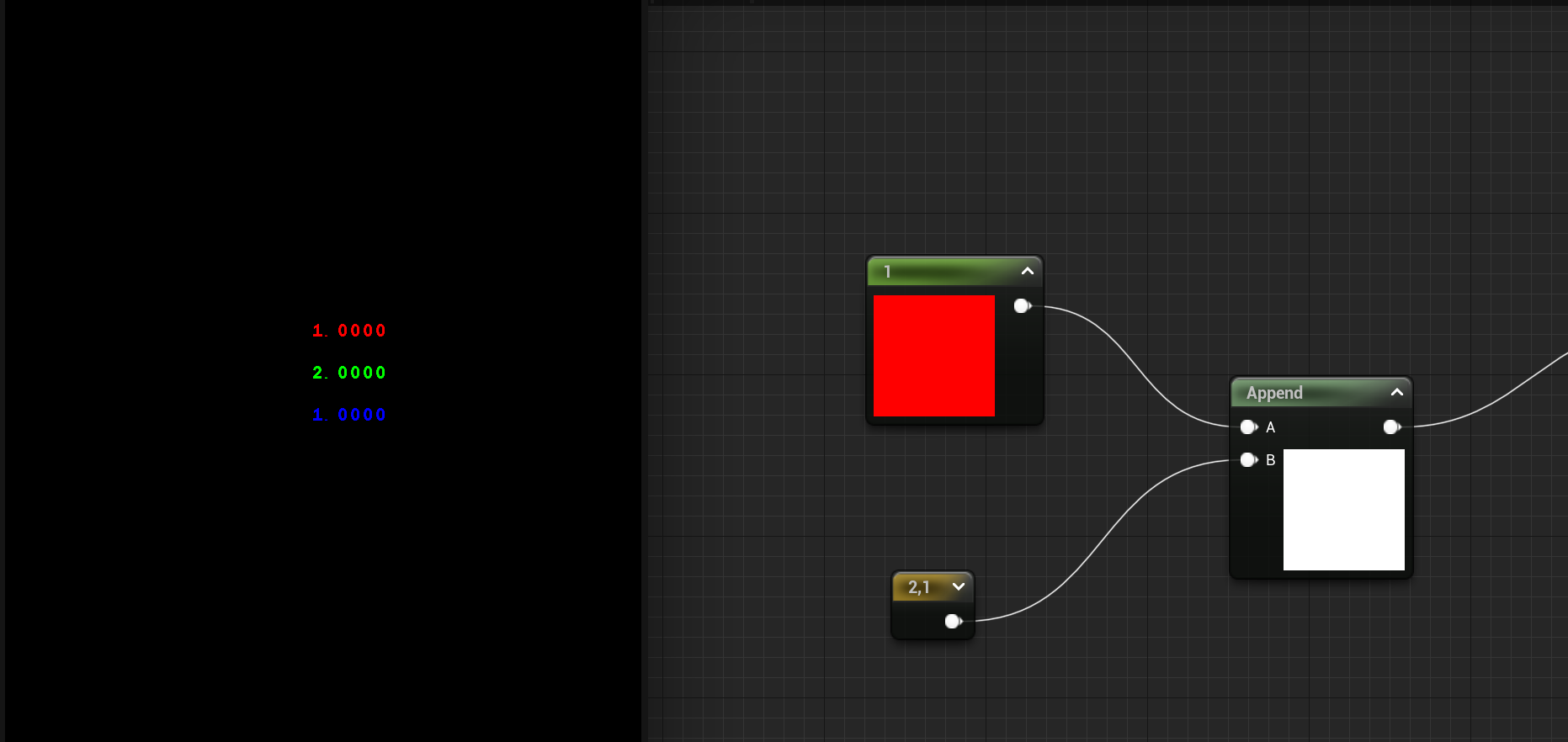

float, float2, float3, float4 등 서로 형태가 다르더라도 혼합이 가능합니다.

*만약 float 자료형이 4개 이상 모이는 경우 정상적인 출력이 되지 않을 수 있습니다.



그런데 AppendVector 표현식을 사용할 때 주의할 점이 있습니다.

바로, "순서" 입니다.



'첫 번째 입력 값 A가 먼저 기록되고, 이후 B값이 기록됩니다.

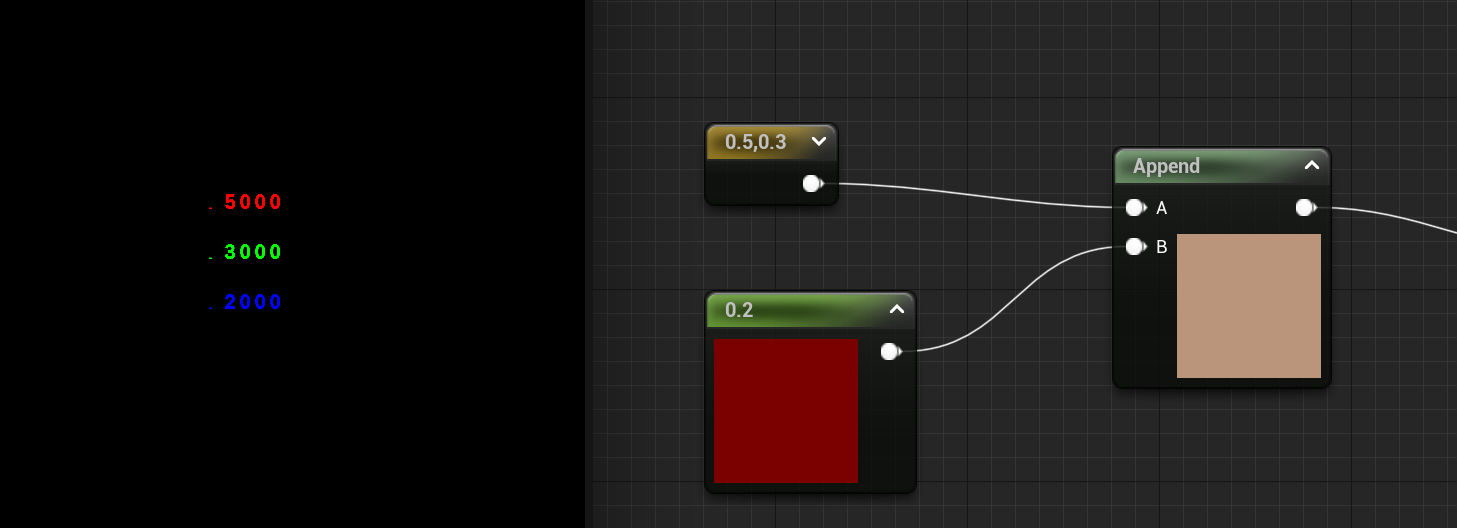

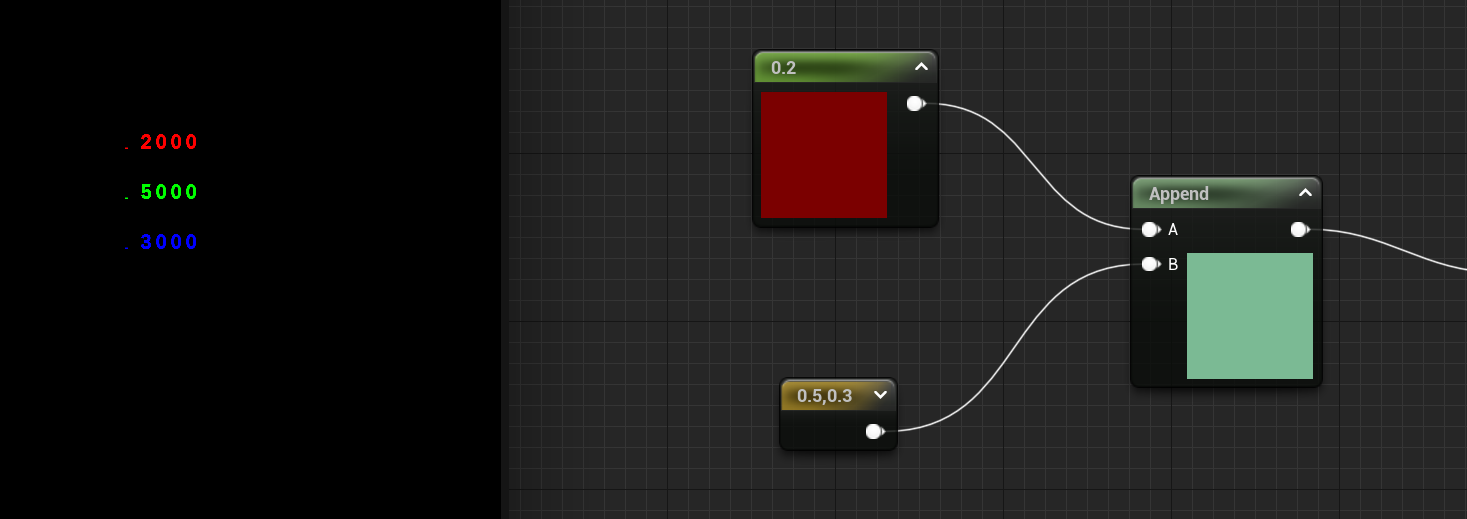

예를 들면, 좌측 이미지에서는 ( 0.2 , 0.5, 0.3 )가 출력되지만,

우측 이미지에서는 ( 0.5, 0.3, 0.2 )가 출력되는 것을 확인하실 수 있습니다.



즉, 원래 표현하려던 색상을 출력하지 못할 수 있는 것입니다.



---

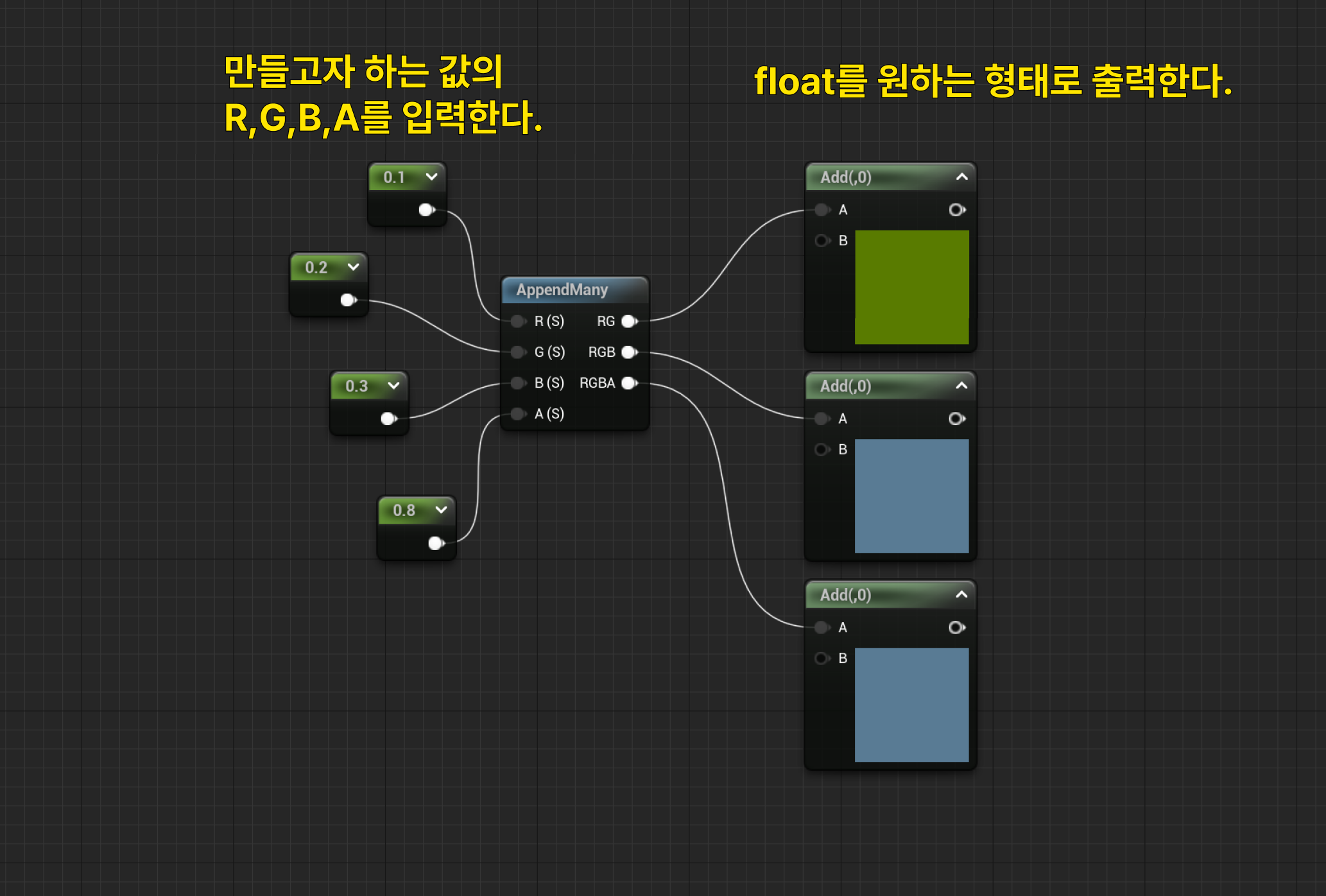

B. AppendMany

상수 노드를 한 번에 여러 타입으로 내보낼 수 있는 방법도 있습니다.

AppendMany를 사용하면 입력된 input의 수와 관계없이

RG, RGB, RGBA로 출력할 수 있으므로 상황에 따라 편한 방법을 사용하시면 됩니다.



---

2) float분리하기

A.CompoentMask

이번에는 채널을 모았으니, 반대로 나눠 보도록 하겠습니다.

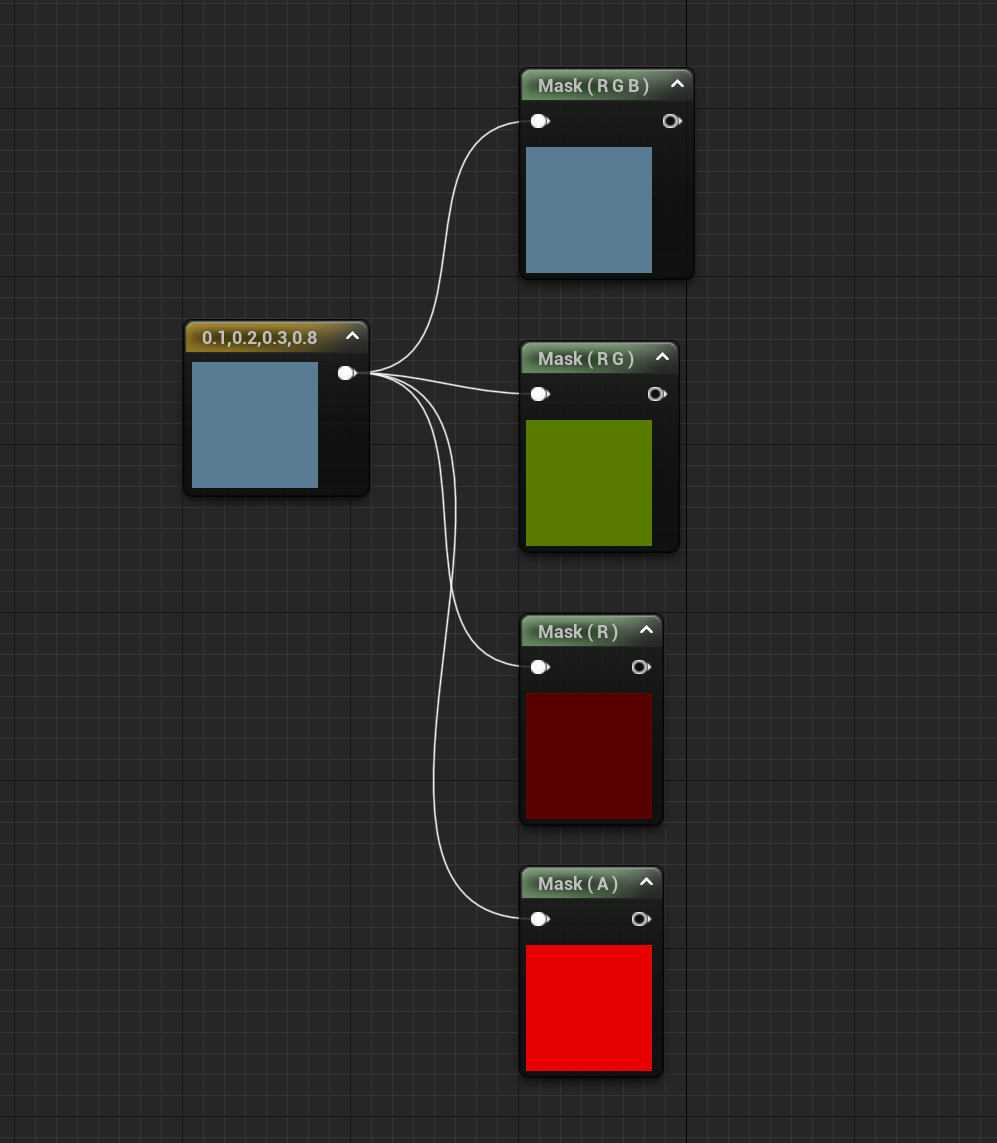

ComponentMask 노드로 원하는 값만 출력할 수 있습니다.



사용법은 간단합니다. ConstantVector4와 같이 여러 채널을 가진 ConstantVector표현식에

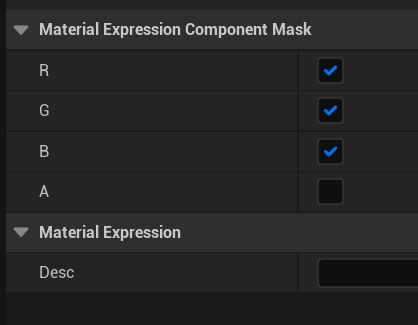

ComponentMask를 연결하고 디테일 패널에서 R, G, B, A중에서 원하는 채널에만 체크하시면 됩니다.



가령 float4 [1,2,3,4] 에서 g와 b를 추출하면 [2,3] 이 되는 것입니다.



---

자 이렇게 오늘은 머티리얼에서 값을 연산하고 채널을 합쳐 보았습니다.

이 파트는 언리얼의 머티리얼 데이터 타입과 데이터 조작 및 산술 파트의 자료를 참고하였습니다.

보다 궁금하신 사항이 있으시다면 아래 더보기를 누르시고, 해당 문서로 이동하시면 됩니다.

https://docs.unrealengine.com/5.1/en-US/material-data-types-in-unreal-engine/

Material Data Types

https://docs.unrealengine.com/5.1/en-US/material-data-manipulation-and-arithmetic-in-unreal-engine/

Material Data Manipulation and Arithmetic



다음 포스팅에서는 출력과 테스트에 대해서 알아보겠습니다.



※ 현재 학습 중인 내용이므로 아직 완전하지 않은 내용일 수 있습니다. 내용에 대해서 피드백을 주시면 관련 내용 보완하여 작성하겠습니다.
