11. 출력과 테스트 (2) : DebugValue 함수로 값 조회하기

---

※ 현재 학습 중인 내용이므로 아직 완전하지 않은 내용일 수 있습니다.

내용에 대해서 피드백을 주시면 관련 내용 보완하여 작성하겠습니다.

---



이번 포스팅에서는 머티리얼 값 연산을 조회할 수 있는 방법에 대해서 작성하였습니다.





0. 언리얼 연산의 문제점에 대해서 알아보자!

언리얼에서는 주로 값 연산을 통해서 표현을 하게 됩니다.

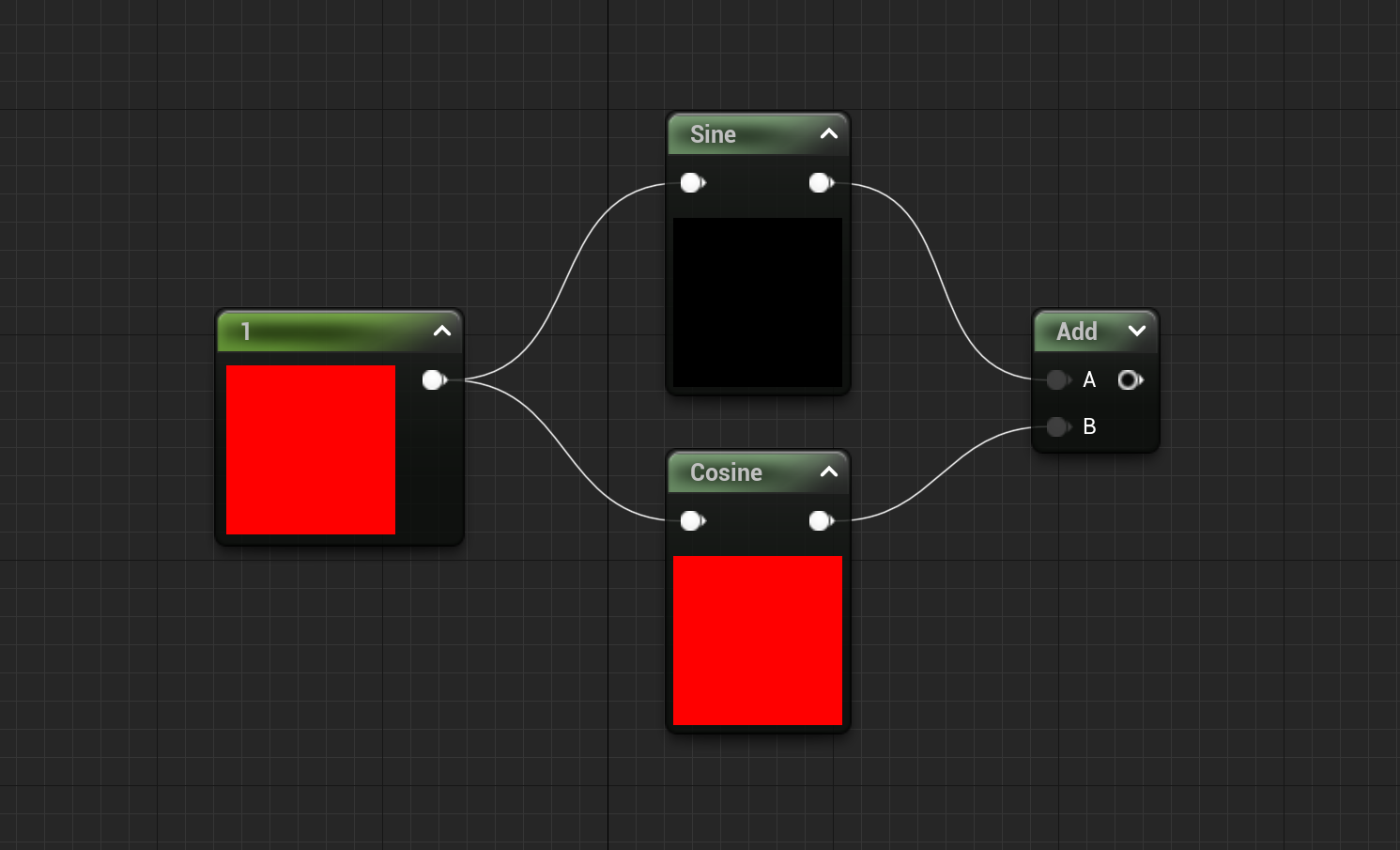

그런데 여러분.. 문제가 있습니다. 현재 이 노드들의 최종 출력값은 과연 몇일까요?

바로바로 암산하고 생각하기 어렵습니다 ㅠㅠ



이렇듯 언리얼에서 연산을 복잡하게 꼬고 꼬아서 하다 보면

이게 지금 값이 몇인지 이해할 수가 없는 경우가 점점 많아집니다 😢😢😢😢



그래서 노드의 출력 값을 조회하는 방법, DebugValue 함수를 가져와봤습니다.

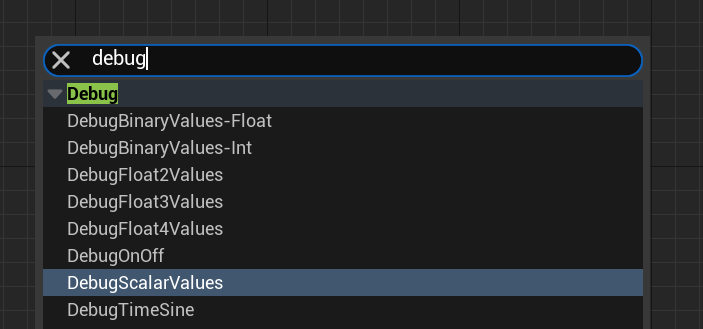

1. DebugScalaValue, DebugFloat2Value, DebugFloat3Value, DebugFloat4Value,

그래서 현재 값이 몇인지 알려주는 함수, DebugValue에 대해서 알아보겠습니다.



이 중에서 오늘 다루어볼 것은 총 4가지로, DebugScalaValue, DebugFloat2Value, DebugFloat3Value, DebugFloat4Value, 함수로 값을 조회해 볼 거에요.



그럼 하나하나 자세히 뜯어보겠습니다!

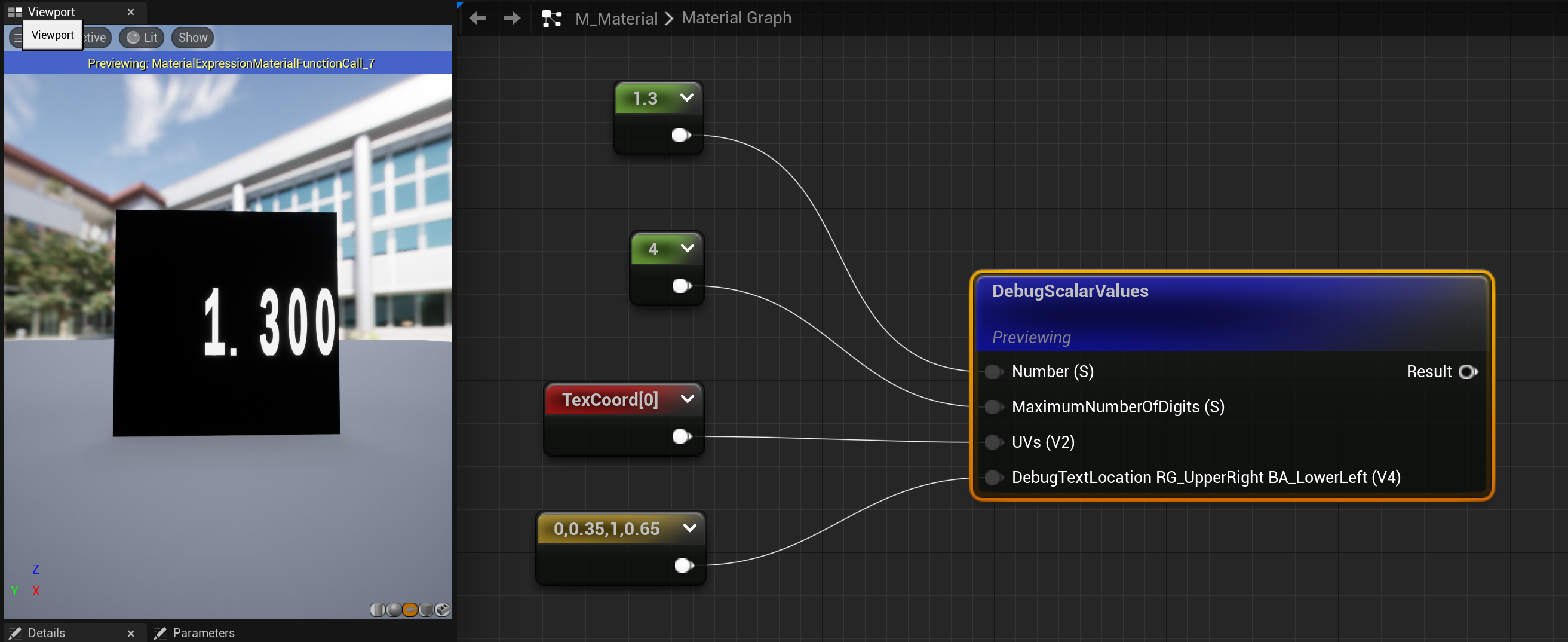

1-1) DebugScalaValue 함수

Scala 자료형 조회에 사용되는 머티리얼 함수입니다.

이 함수가 기본으로, 아래 나타나는 Float2, Float3, Float4는 모두 이 함수를 연속으로 출력하는 함수들입니다.



입력 핀 이름 (Input Pin Name)	설명(Description)	기본 값(Default Value)
Number(S)	숫자로 나타내고 싶은 노드를 연결합니다.	128.5
MaximumNumberOfDigits(S)	소수점 이하 텍스트의 개수를 설정합니다.	8, 소수점 이하 7자리까지 표현함.
UVs(V2)	텍스트가 표시될 UV좌표를 설정합니다.	TexCoordinate(UV)
DebugTextLocation RG_UpperRight BA_LowerLeft(V4)	디버그 텍스트의 전체 출력 영역의 설정 R:왼 ~ B:오른쪽, G:위 ~ A: 아래	0, 0.35, 1. 0.65



출력 핀 이름 (Output Pin Name)	설명(Description)
Result	값에 따른 출력 결과를 보여줍니다.



---

1-2) DebugFloat2Value 함수

Float2 자료형 조회에 사용되는 머티리얼 함수입니다.

여기서 정수 0은 값 조회시에 출력되지 않습니다.



입력 핀 이름 (Input Pin Name)	설명(Description)	기본 값(Default Value)
Number(V2)	숫자로 나타내고 싶은 노드를 연결합니다.	1.0 , 2.0
MaximumNumberOfDigits(S)	소수점 이하 텍스트의 개수를 설정합니다.	5, 소수점 이하 4자리까지 표현함.
UVs(V2)	텍스트가 표시될 UV좌표를 설정합니다.	TexCoordinate(UV)
DebugTextLocation RG_UpperRight BA_LowerLeft(V4)	디버그 텍스트의 전체 출력 영역의 설정 R:왼 ~ B:오른쪽, G:위 ~ A: 아래	0.3, 0.3, 0.7, 0.7 (상하 여백 0.3, 좌우 여백 0.3)
Component Spacing(V4)	디버그 텍스트 한 줄의 영역을 설정함. R:왼 ~ B:오른쪽, G:위 ~ A: 아래	0 , 0.35 , 1.0 , 0.65



출력 핀 이름 (Output Pin Name)	설명(Description)
ColorCodedOutput	값에 따른 출력 결과를 채널 색상으로 보여줍니다.
GreyScaleOutput	값에 따른 출력 결과를 흑백으로 보여줍니다.

---

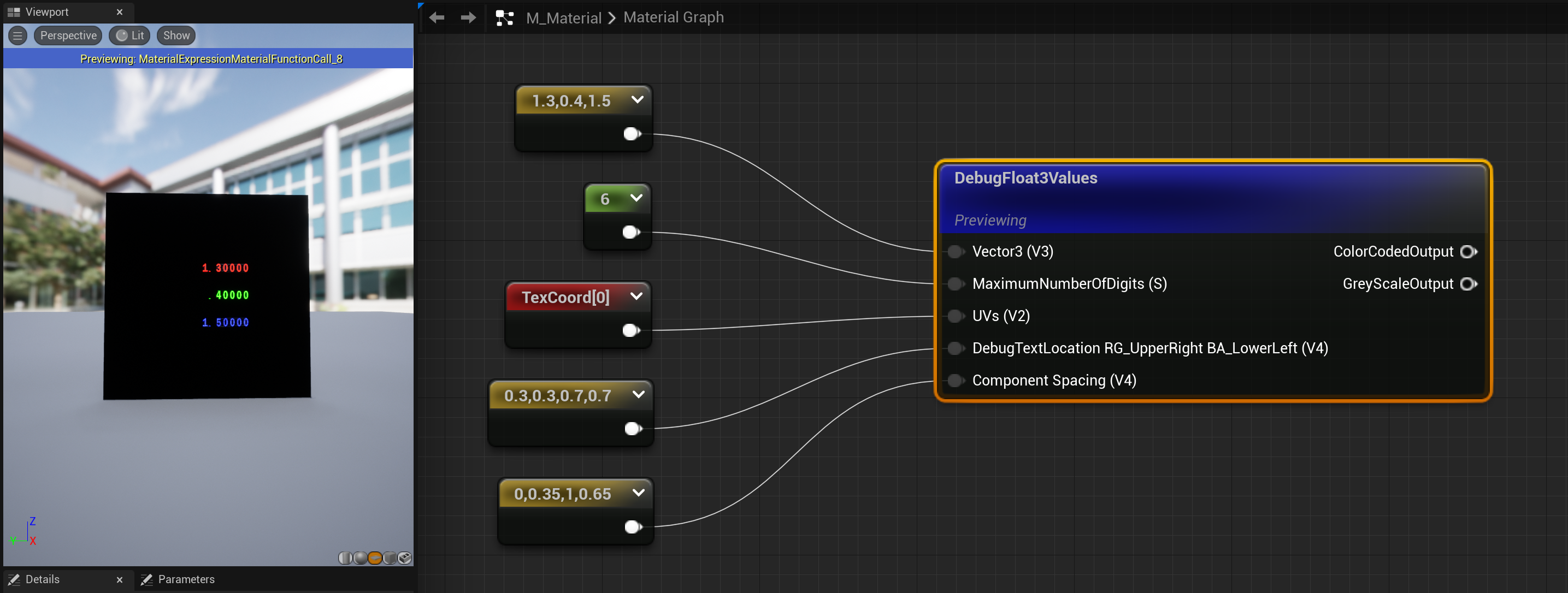

1-3) DebugFloat3Value 함수

Float3 자료형 조회에 사용되는 머티리얼 함수입니다.

여기서도 정수 0은 값 조회시에 출력되지 않습니다.



입력 핀 이름 (Input Pin Name)	설명(Description)	기본 값(Default Value)
Number(V3)	숫자로 나타내고 싶은 노드를 연결합니다.	1.0 , 2.0, 3.0
MaximumNumberOfDigits(S)	소수점 이하 텍스트의 개수를 설정합니다.	5, 소수점 이하 4자리까지 표현함.
UVs(V2)	텍스트가 표시될 UV좌표를 설정합니다.	TexCoordinate(UV)
DebugTextLocation RG_UpperRight BA_LowerLeft(V4)	디버그 텍스트의 전체 출력 영역의 설정 R:왼 ~ B:오른쪽, G:위 ~ A: 아래	0.3, 0.3, 0.7, 0.7 (상하 여백 0.3, 좌우 여백 0.3)
Component Spacing(V4)	디버그 텍스트 한 줄의 영역을 설정함. R:왼 ~ B:오른쪽, G:위 ~ A: 아래	0 , 0.35 , 1.0 , 0.65

출력 핀 이름 (Output Pin Name)	설명(Description)
ColorCodedOutput	값에 따른 출력 결과를 채널 색상으로 보여줍니다.
GreyScaleOutput	값에 따른 출력 결과를 흑백으로 보여줍니다.

---

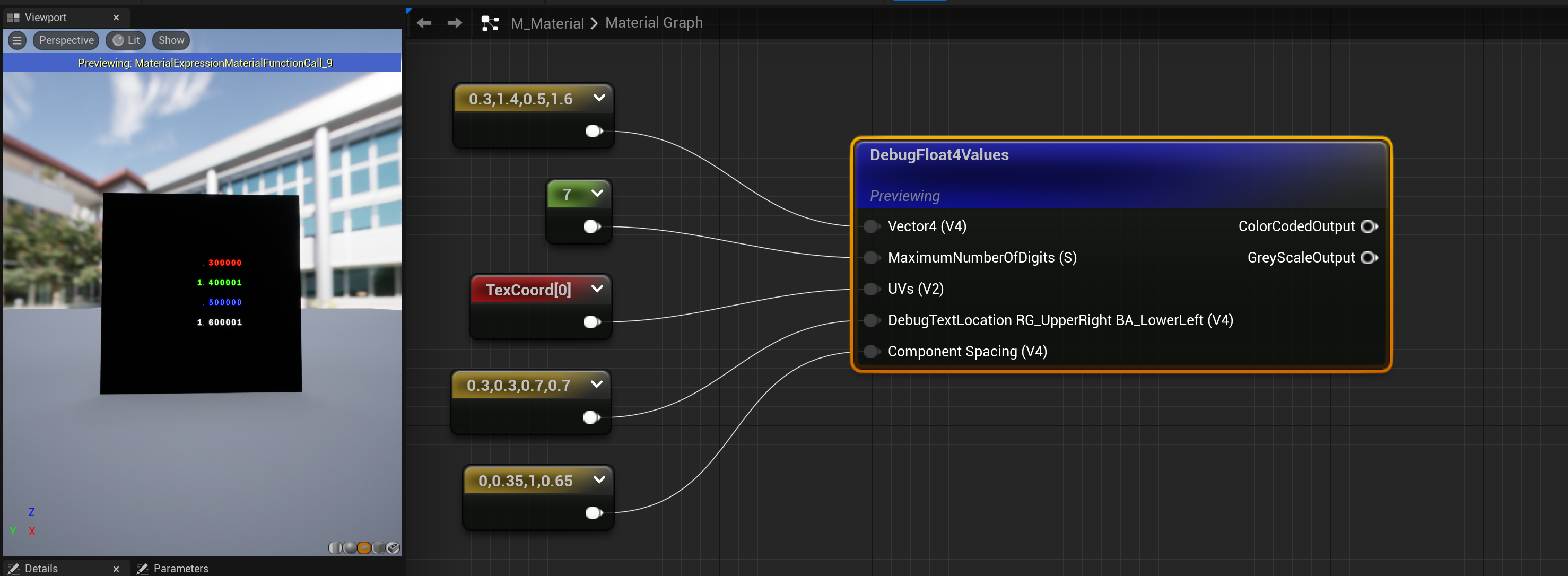

1-4) DebugFloat4Value 함수

Float4 자료형 조회에 사용되는 머티리얼 함수입니다.

여기서도 정수 0은 값 조회시에 출력되지 않습니다.



입력 핀 이름 (Input Pin Name)	설명(Description)	기본 값(Default Value)
Number(V4)	숫자로 나타내고 싶은 노드를 연결합니다.	1.0 , 2.0, 3.0 , 4.0
MaximumNumberOfDigits(S)	소수점 이하 텍스트의 개수를 설정합니다.	5, 소수점 이하 4자리까지 표현함.
UVs(V2)	텍스트가 표시될 UV좌표를 설정합니다.	TexCoordinate(UV)
DebugTextLocation RG_UpperRight BA_LowerLeft(V4)	디버그 텍스트의 전체 출력 영역의 설정 R:왼 ~ B:오른쪽, G:위 ~ A: 아래	0.3, 0.3, 0.7, 0.7 (상하 여백 0.3, 좌우 여백 0.3)
Component Spacing(V4)	디버그 텍스트 한 줄의 영역을 설정함. R:왼 ~ B:오른쪽, G:위 ~ A: 아래	0 , 0.35 , 1.0 , 0.65

출력 핀 이름 (Output Pin Name)	설명(Description)
ColorCodedOutput	값에 따른 출력 결과를 채널 색상으로 보여줍니다.
GreyScaleOutput	값에 따른 출력 결과를 흑백으로 보여줍니다.



2. 연산 시의 사용법

이제 이 노드를 가지고, 값을 조회해보겠습니다.

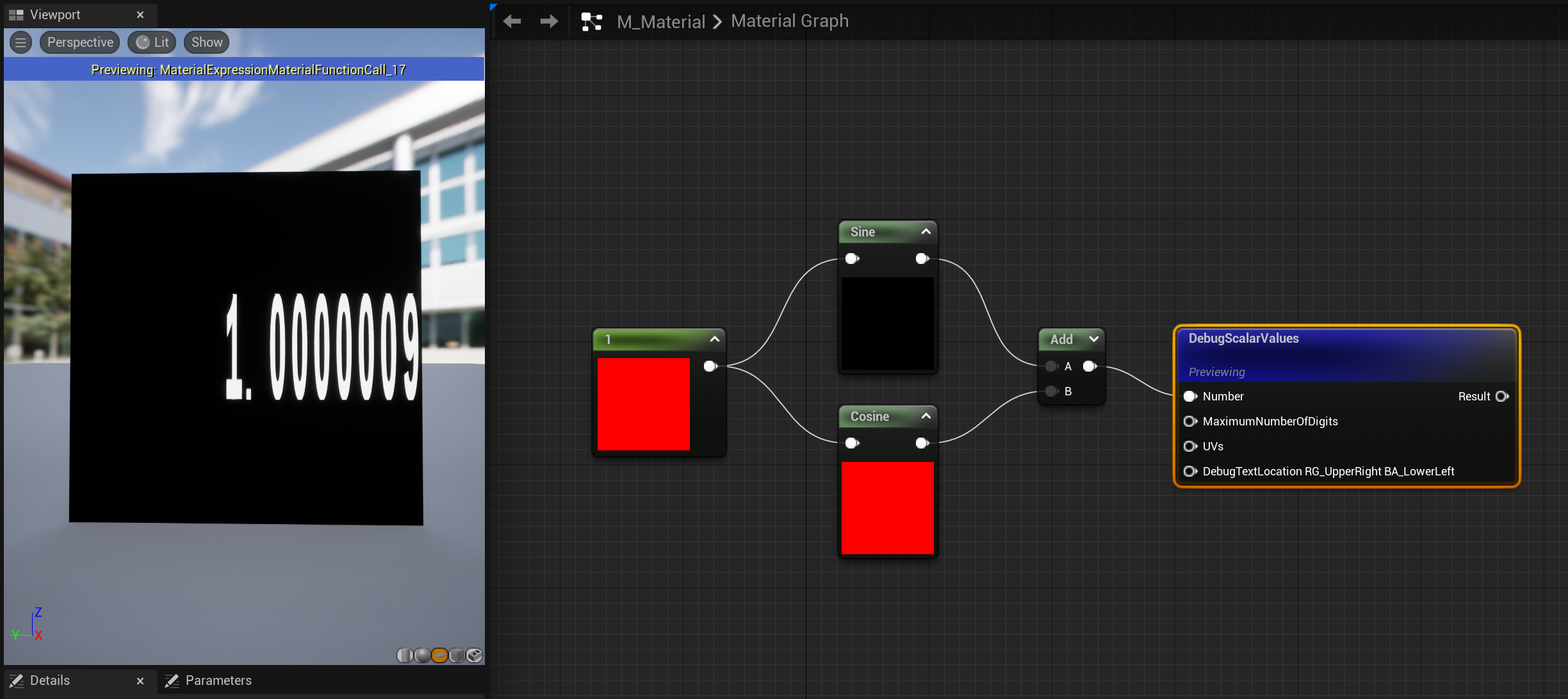

0번의 노드 이미지에서, DebugScalaValue를 연결하고 난 후에,

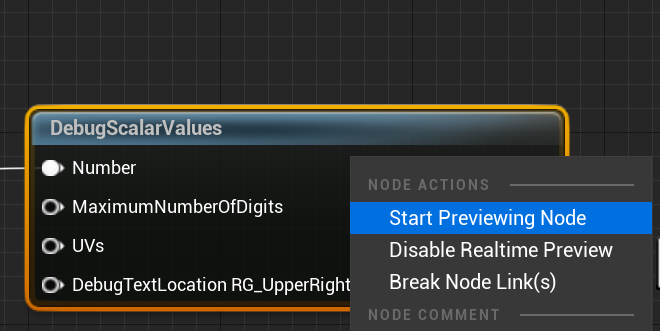

마우스 오른쪽 버튼 → 노드 미리보기 시작(Start Previewing Node)를 클릭해 주세요.



이렇게 값을 조회할 수 있습니다. 조회하면 1.0000009가 나오는데요.

맨 마지막 숫자는 부동소수점 때문에 나타나는 연산 오류이므로 크게 신경쓰지 않으셔도 괜찮습니다.





Number 입력 핀의 값을 바꿔서 적용하여 중간 값도 조회하면서

현재 연산 값이 왜 이렇게 되는지 계산을 확인하는 과정으로 사용하시면 되겠습니다.



---

이렇게 오늘은 DebugValue 함수로 원하는 값을 조회하는 법에 대해서 다루어 보았습니다~!

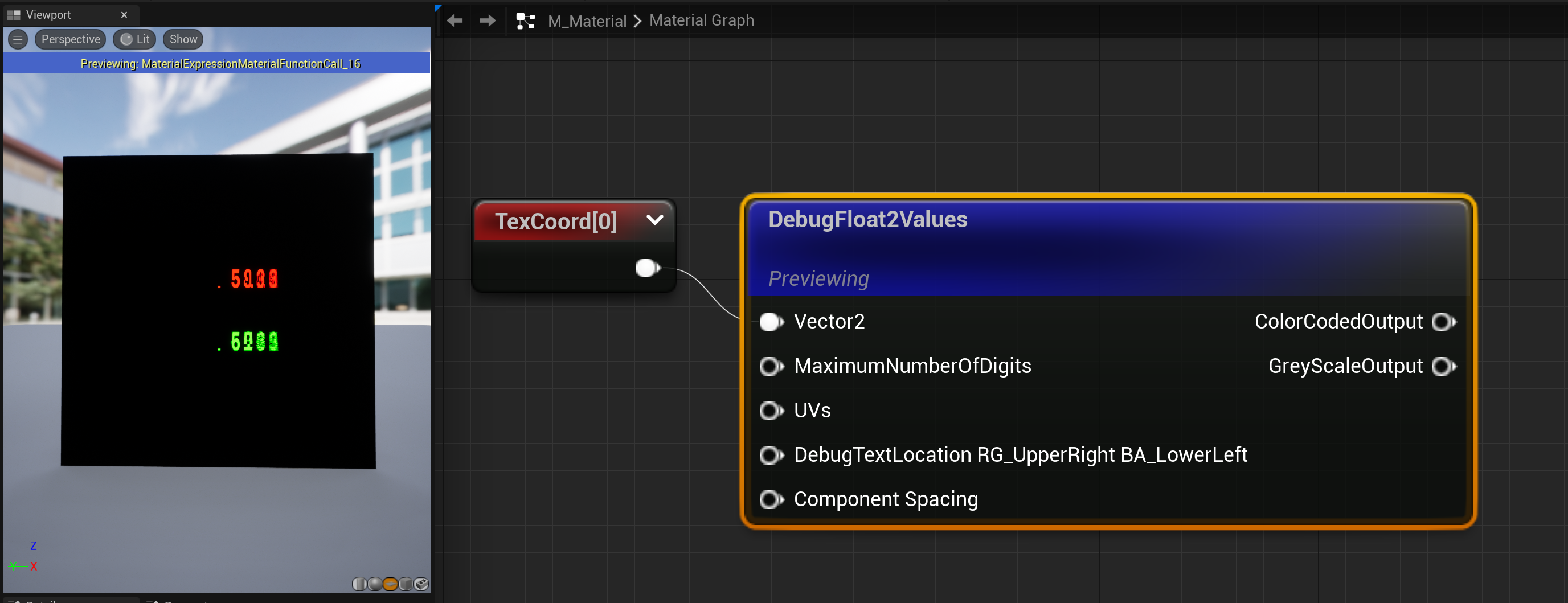

그러나 UV값의 경우에는 이러한 방법으로 값을 알 수는 없는데요..

UV값의 조회를 하는 방법, PlotFunctionOnGraph 함수에 대해서 파헤쳐 보겠습니다!

다음 포스팅을 기대해 주세요!
